BTLD系列电磁流量计

　　广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设，河流疏浚等领域的流量计量

产品概述

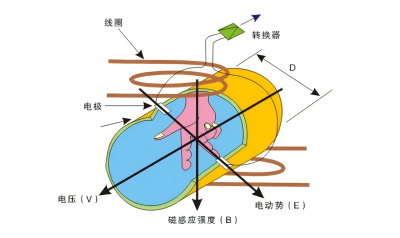

　　电磁流量计的工作原理基于法拉第电磁感应定律，如图一。当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势(E)，此感应电势由两个测量电极检出，数值大小与流速和磁场的磁感应强度大小成正比，其值为：E=B.V.D.K

　　公式中：K-与磁场分布及轴向长度有关的系数 B-磁感应强度

　　V-导电液体平均流速 D-电极间距(测量管内直径)

产品特点

　　●测量不受流体密度、粘度、温度、压力和电率变化的影响;

　　●测量管内无阻流部件，无压损，直管段要求低，对浆液测量有独特的适应性。

　　●公称通径DN6-DN3000覆盖范围宽，衬里和电极有多种选择，能适用多种测量介质，具有良好的耐腐蚀性和耐磨损性;

　　●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小;

　　●转换器采用32位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1，可以根据用户实际需要在线修改量程;

　　●高清晰度背光LCD显示，中英文菜单操作可选，使用方便，操作简单，易学易懂;

　　●具有RS485-MODBUS、RS232、Hart和Profibus等数字通讯信号输出(选配);

　　●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能;

　　●采用SMD器件和表面安装(SMT)技术，电路可靠性高;

　　●红外手操器操作，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配);

　　●内部有三个计量器可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录掉电时间(选配);

　　●可用于相应的防爆场合。

技术参数
